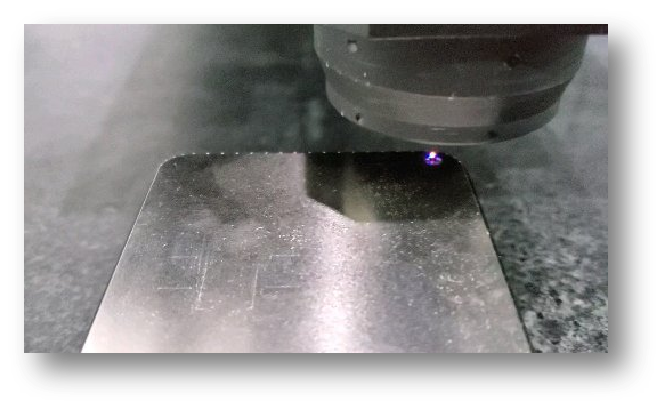

01｜檢測需求：金屬隔膜重復性測量02｜檢測方式為了保證精度，首先先用千分尺進行測量，得出相應的厚度數據，在選擇合適的側頭，根據結果，我們現在立儀科技H4UO控制器搭配D27A20側頭03｜千分尺測量結果經過測量可以厚度是84微米04｜光譜共焦測量結果經過測量可以厚度83.417μm05｜60秒內重復精度展示（部分）60秒內重復精度展示（部分）06｜光譜共焦側頭D27A20側頭相關參數

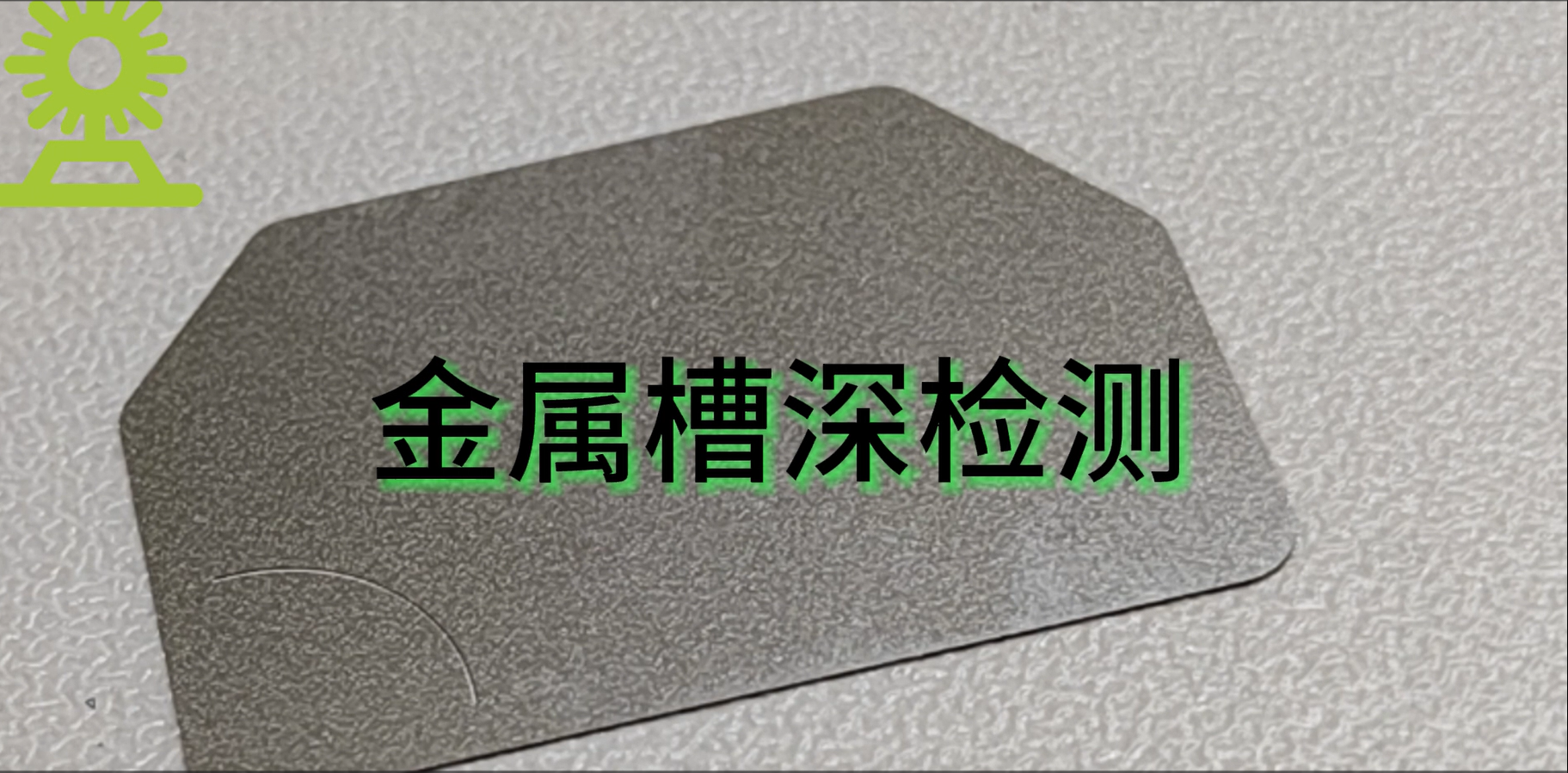

01｜檢測需求：金屬劃痕槽深檢測02｜檢測方式根據觀察，我們采用H4UO 控制器搭配D40A36系列鏡頭，角度最大可以達到±36°，光斑小分辨率精度高等優點。03｜測量結果我們在劃痕上選取3個點進行測量，如下圖：A點深度64.131B點深度65.28C點深度61.639

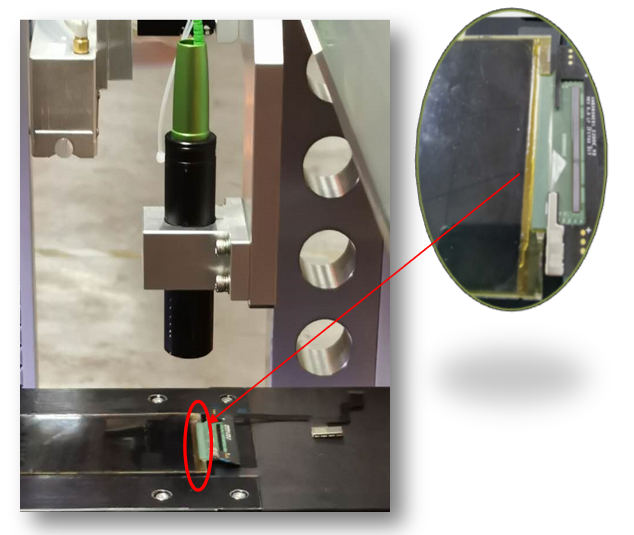

01顯示屏平面度檢測、點膠不均勻等02檢測方案1、使用H4UY D35A18R4S25傳感器進行高度掃描測試2、傳感器工作頻率為：4000Hz。3、每個位置連續掃描30次查看每個位置的重復精度。4、數據取樣間隔：2μm。03檢測結果03檢測結果-30次重復數據1、動態測試穩定性好，以顯示屏為例，同一位置進行30次掃描，測量結果重復精度高。2、傳感器光強強，測量黑色的顯示屏都能接收到準確穩定的反射信號，同時速度能達到4000Hz，能夠滿足全...

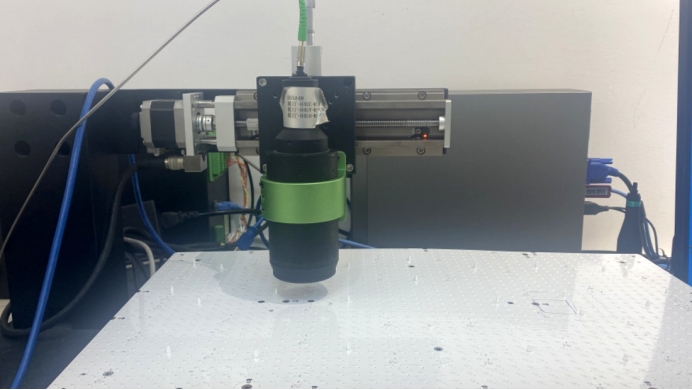

mini LED顯示屏作為一種LED的一種技術，其產品已開始應用于超大屏高清顯示，如監控指揮、高清演播、高端影院、醫療診斷、廣告顯示、會議會展、辦公顯示、虛擬現實等商用領域。 而本次測量mini LED顯示屏膠水高度。測試采樣步距間隔大小的測量精度（如下圖）首先通過觀察產品，選用相對應的鏡頭和控制，在我們的單軸運動平臺上如上圖可知，當步距1μm掃描三十次重復性測量數據：1.231μm步距10μm掃描三十次重復性測量數據...

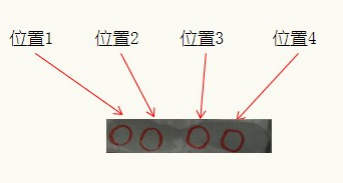

要求：測量薄膜下石墨的厚度如上圖所示，首先先圈出被測量的區域，薄膜上的油墨厚度測量，盡量選擇石墨附近的油墨進行測量，由于測量物體的不透明的，為了確保精度，采用的是雙軸對射平臺雙軸對射平臺，是采用兩個側頭，通過對心的方式，是兩個探頭的光斑重合，從而保證被測區域的精度。（被測區域精度）(平均值)通過上圖就得出4個產品的區域精度，產品1位置1重復13次的動態重復精度為0.135微米，位置2重復13次的動態重復精度為0.0...

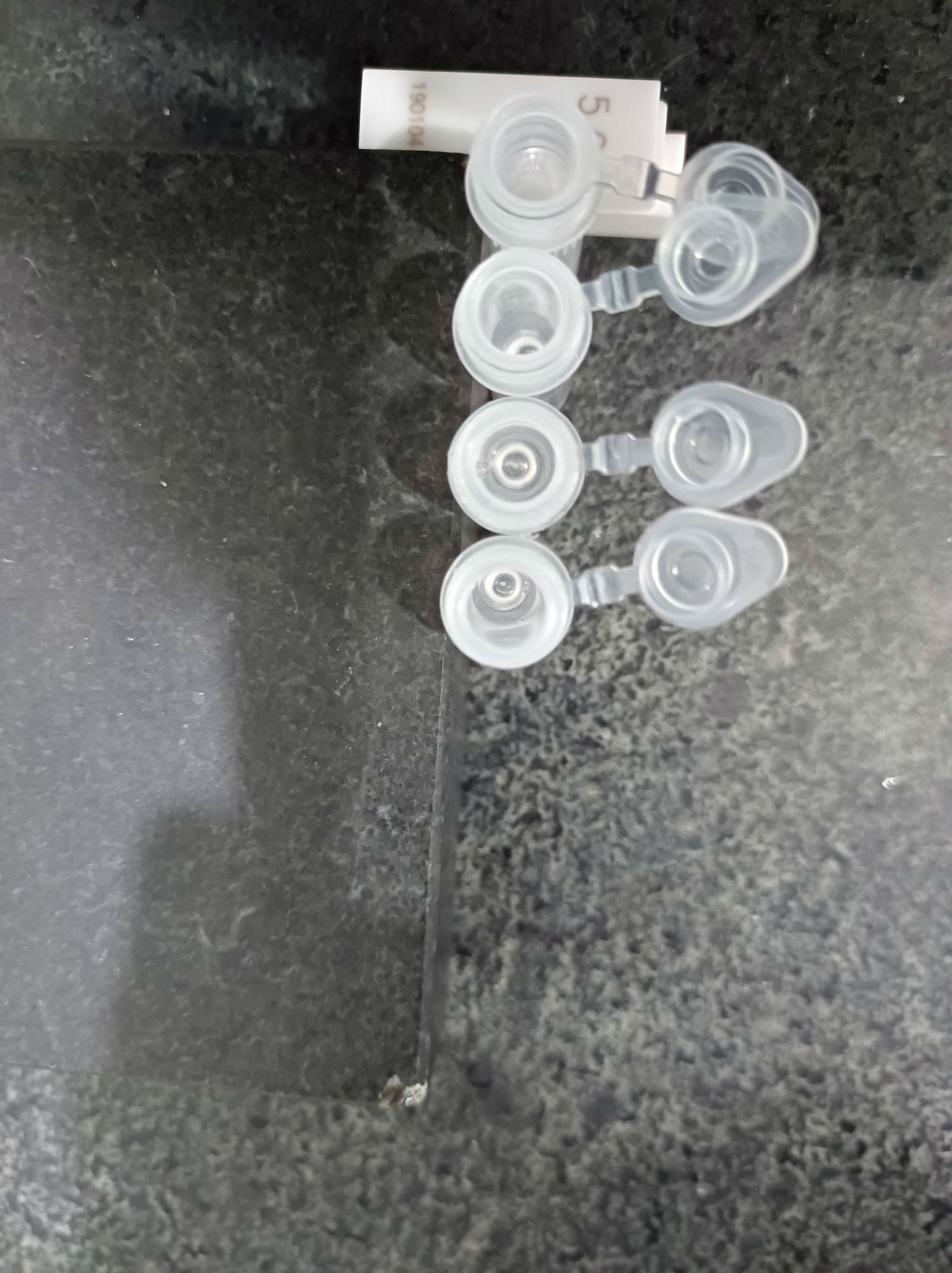

液體、透明膠水高度及輪廓測量
