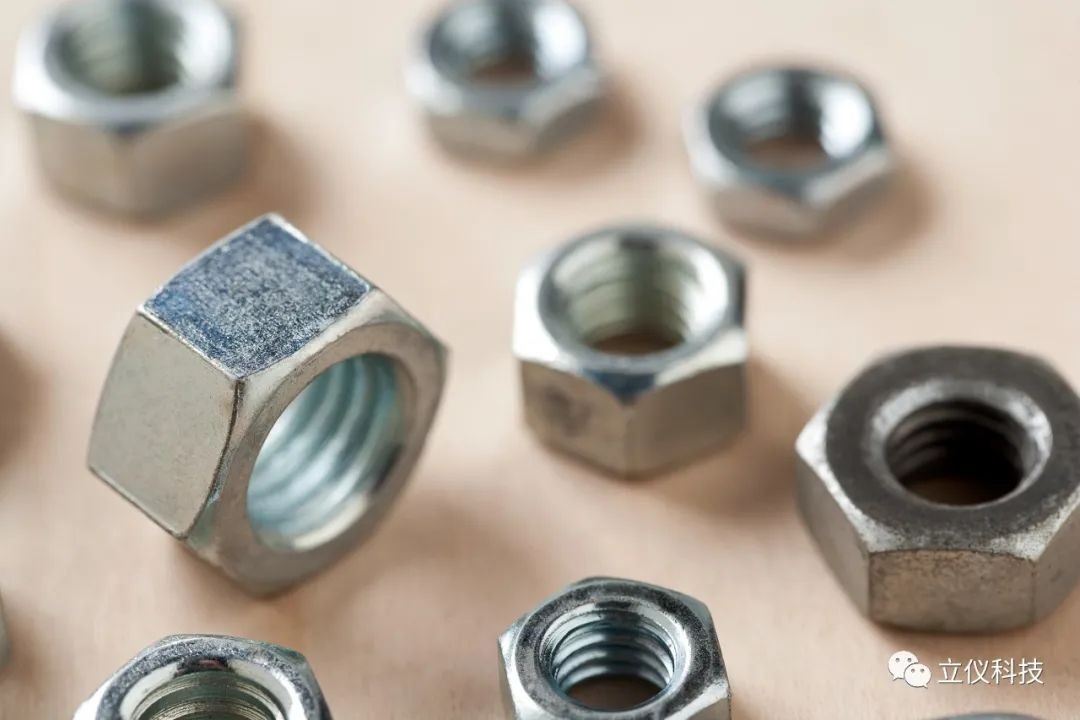

螺母作為標準件在機件聯動和傳動中有著重要的地位，是所有生產制造機械必須用的一種元件；其中，精密螺母的內孔對精度要求比較高，如果其中內螺紋加工不到位，將無法正確和螺釘進行連接，所以需要對螺母的內螺紋進行檢測。
目前通常的方式是采用螺釘擰緊到螺母之中，看擰緊的時候，螺釘能否正確的進入以及螺釘?shù)倪M(jìn)入量是否在合理的誤差范圍內，這種方式在檢測的時候效率低下，工作強度高。而采用普通的工業鏡頭又無法直接拍攝到螺母垂直內壁特征，不能一次完成內壁檢測。
實際案例演示
問題描述
客戶要求掃描螺母內壁螺紋的表面輪廓，精確得出螺母內壁上的螺紋輪廓數據，從而計算出每個螺紋的精確長度，確保螺母加工中內螺紋的參數精確度合格。
解決方案

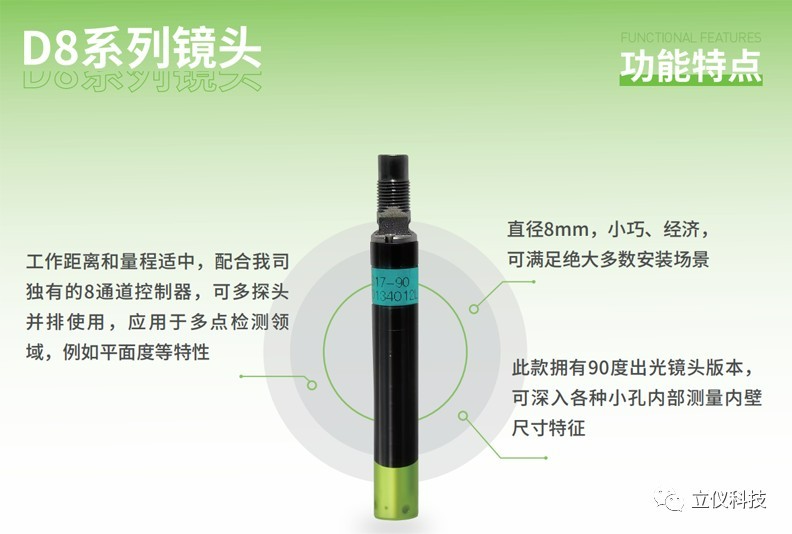

螺母內壁螺紋的非接觸式檢測對于測量?jī)x器的性能和尺寸有著嚴苛的要求，在客戶現場，我們采用立儀科技D8A18鏡頭；

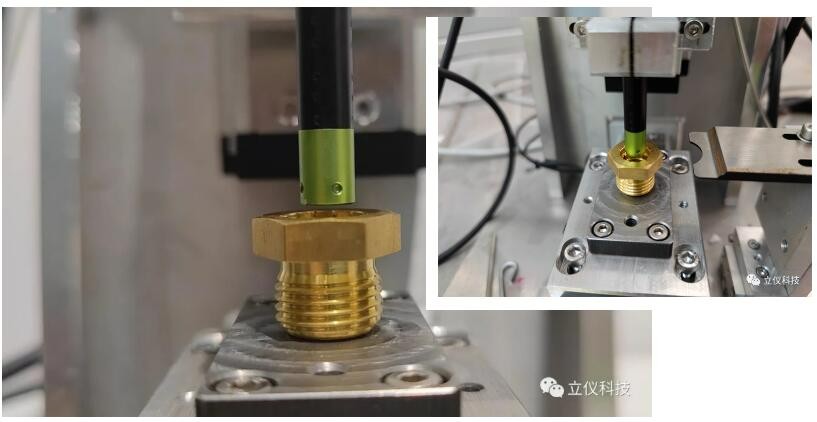

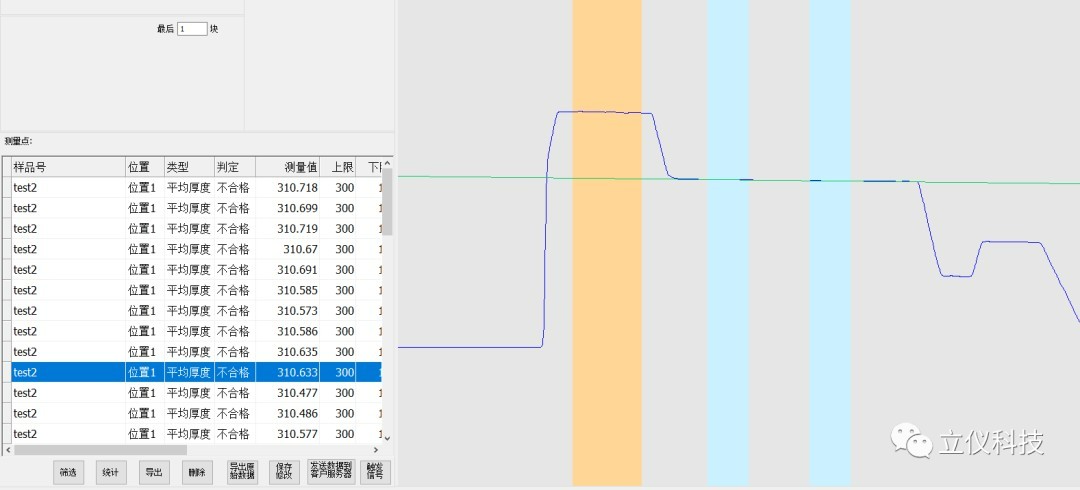

此款鏡頭采樣頻率為3000Hz/s，線性精度可達±0.08μm，裝配的90度出光鏡頭角度為正負18°，可配合機器深入螺母內壁進行非接觸式動態掃描，覆蓋螺紋的深度寬度，得到輪廓數據從而計算出每個螺紋的精確長度，確保螺母加工環節的精確度，提高生產效率。
